BL-2412H无刷直流电机驱动器


基本性能：

  • 24V直流供电
  • 启停及转向控制
  • 过流、过压、过载及堵转保护
  • 外部模拟量调速
  • 制动快速停车
  • 故障报警输出
  • 转速信号输出
  • 适用于带霍尔位置信号输出的电机驱动

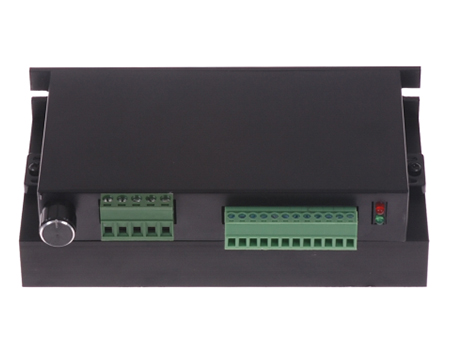

 BL-2412H无刷驱动器
性能指标：
电气性能
供电电源 直流24V，士20%
额定功率 最大300W（根据所选电机确定）
额定转速 根据所选电机确定
额定转矩 根据所选电机确定
调速范围 90RPM~额定转速
绝缘电阻 常温常压下＞100MΩ
绝缘强度 常温常压下1KV，1分钟

使用环境及参数
冷却方式 散热器自然冷却
使用环境 场合 尽量避免粉尘、油污及腐蚀性气体
温度 -10℃ ~ +65℃
湿度 <80%RH，无凝露，无结霜
振动 5.9m/S²Max
保存温度 -20℃ ~ +65℃
体积 147x75x45（mm³）
重量 0.5Kg

端子及使用说明：
无刷驱动器BL-2412H端子图


根据上图所示，各接口功能列表

端子标记 端子定义
功率端子 DC+、DC-
U、V、W		 接直流电源。DC+与正极相接，DC-与负极相接
端子的U、V、W与电机的U、V、W三相对应连接1
霍尔信号 H+、H-
Ha、Hb、Hc		 将该端子的H+和H-分别与电机霍尔的电源和地线连接。将Ha、Hb、Hc与电机的霍尔线一一对应连接

控制端子 1 R/S电机启停控制信号，与COM端口短接电机启动，断开电机自然停车
2 DIR 电机转向控制信号，与COM端口短接电机反转，断开电机正转注2
3 BRK制动停车信号，与COM端口短接电机制动停车注3
4 ANI外部模拟电压调速输入，默认输入电压0-5V注4
5 COM信号接地端
6 FAULT故障信号输出接口（低电平电机故障）注5
7 SPEED 速度信号输出接口注6
指示灯 红灯闪烁 电机故障
绿灯闪烁 电机待机
交替闪烁 电机正常运行
调速旋钮 调节电机转速 顺时针旋转电机速度增加，逆时针旋转电机速度减小



















注：
1.电机的U、V、W及霍尔错误的连接会导致电机或驱动器不可恢复性损坏。
2.电机停车后才能操作改变电机的转动方向。
3.制动停车在大惯量负载时慎用，且制动时间和负载有关。
4.驱动器默认调速方式为旋钮调速，若需通过外部模拟电压来调节速度，可在我司技术人员的指导下通过跳线来设定。
5.当出现故障时，请及时断电检查系统，排除故障后上电重启。
6.速度脉冲为占空比50%的方波，幅值与VCC端电平相同。脉冲频率F与电机转速N对应关系：
N=F*60/P（P为电机极对数）

典型接线图：
无刷驱动器接线图

用户在接线时要注意以下几点：
通电前请确保电机的U、V、W及霍尔要和驱动器的U、V、W及霍尔对应连接，一旦出错，可能对驱动器及电机造成不可恢复性损坏。
断电1分钟后才能进行底板检查或更换保险管。

服务及保修：
本公司所有产品一年内免费保修，超过保修期酌情收取人工及材料费。凡是本公司的产品，终身享受技术支持（论坛、电话、Email等）

非授权专业人士请勿开启机壳！
