无刷直流驱动器BLD-300B怎么接线

来源:深圳市鑫海文科技有限公司|发布时间:2019-10-28 17:56


无刷驱动器在使用前需要将驱动器产品进行接线,BLD-300B无刷驱动器产品使用前也需要将驱动器连接。那么无刷直流驱动器BLD-300B怎么接线呢?

 无刷直流驱动器BLD-300B怎么接线

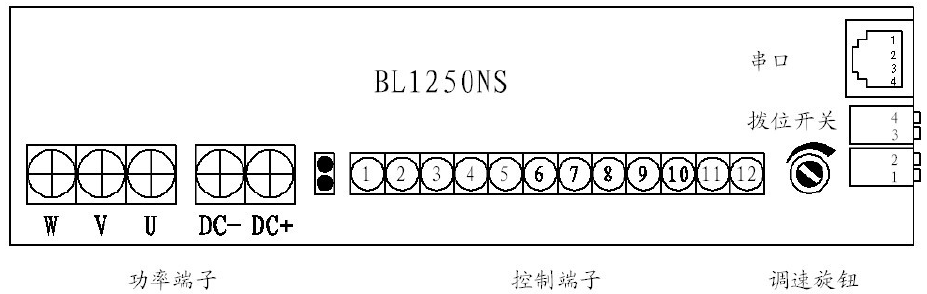

端子及使用说明:
端子标记 端子定义
功率端子 DC+、DC- 接直流电源。DC+与正极相接,DC-与负极相接
U、V、W 端子的U、V、W与电机的U、V、W三相对应连接注1
霍尔信号 H+、H- 将该端子的H+和H-分别与电机霍尔的电源和地线连接。将Ha、Hb、Hc与电机的霍尔线一一对应连接
Ha、Hb、Hc
控制端子 6 SPEED   速度信号输出接口注1
7 FAULT   故障信号输出接口(低电平电机故障)注2
8 COM   信号接地端
9 ANI   外部模拟电压调速输入,默认输入电压0-5V
10 BRK   制动停车信号,与VCC端口短接电机制动停车
11 DIR   电机转向控制信号,与VCC端口短接电机反转,断开电机正转
12 R/S   电机启停控制信号,与VCC端口短接电机启动,断开电机自然停车
串行接口 2 RXD   接收数据端
3 TXD   发送数据端
1/4 COM   信号接地端
指示灯 红灯闪烁 电机故障
绿灯闪烁 电机待机
交替闪烁 电机正常运行
调速旋钮 调节电机转速 顺时针旋转电机速度增加,逆时针旋转电机速度减小
拨位开关 1 ANI1   通过调速旋钮调节电机转速,拨位开关上拨关闭,下拨选通
2 ANI2   通过外部模拟电压输入端口调节电机转速注3
3 HTYPE   霍尔有效电平选择,拨位开关上拨高电平有效,下拨低电平有效注4
4 控制面板选通开关

注:1、速度脉冲为占空比50%的方波,幅值与VCC端电平相同。脉冲频率F与电机转速N对应关系:
N=F*60/P(P为电机极对数)
2、当出现故障时,请及时断电检查系统,排除故障后上电重启。
3、ANI1与ANI2同时只能有一个输入选择有效。
4、霍尔有效电平与电机厂家选择的霍尔器件有关。当电机与驱动器完好且接线正确而电机无法正常启动时,可更改霍尔有效电平后再做尝试。霍尔有效电平默认为高有效。

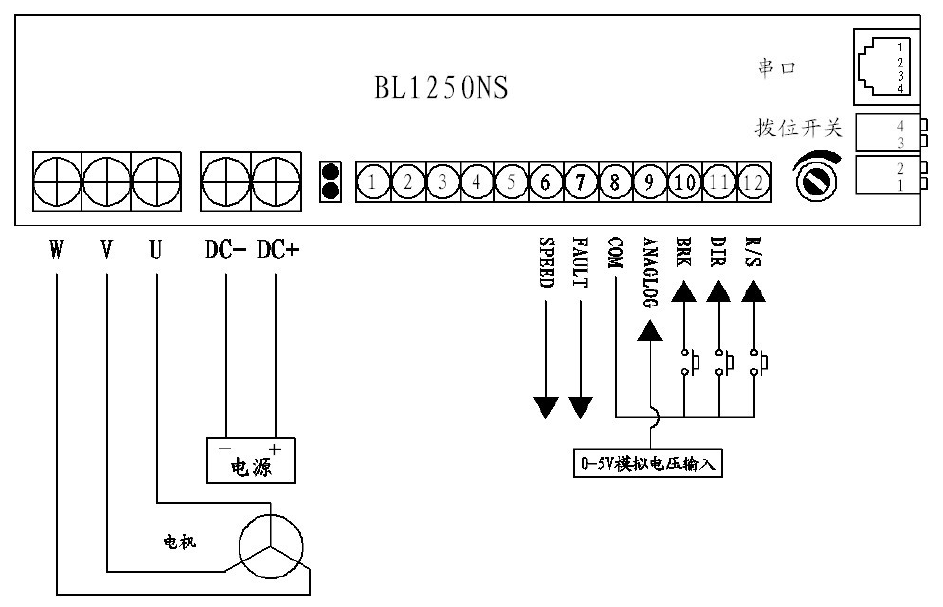

典型接线图:
无刷驱动器接线图

用户在接线时要注意以下几点:
通电前请确保电机的U、V、W及霍尔要和驱动器的U、V、W及霍尔对应连接,一旦出错,可能对驱动器及电机造成不可恢复性损坏。
断电1分钟后才能进行底板检查或更换保险管。
