| 供电电源 | 直流24V，±20% |
| 额定功率 | 最大800W（根据所选电机确定） |
| 额定转速 | 根据所选电机确定 |
| 额定转矩 | 根据所选电机确定 |
| 调速范围 | 150RPM~额定转速常温常压下 |
| 绝缘电阻 | 〉100MΩ常温常压下 |
| 绝缘强度 | 1KV，1分钟 |
| 冷却方式 | 强制风冷散热 | |
| 使用环境 | 场合 | 尽量避免粉尘、油污及腐蚀性气体 |
| 温度 | -10℃~+65℃ | |
| 湿度 | <80%RH，无凝露，无结霜 | |
| 振动 | 5.9m/S² Max | |
| 保存温度 | -20℃~+65℃ | |
| 体积 | 185x110x70（mm） | |
| 重量 | 1Kg | |

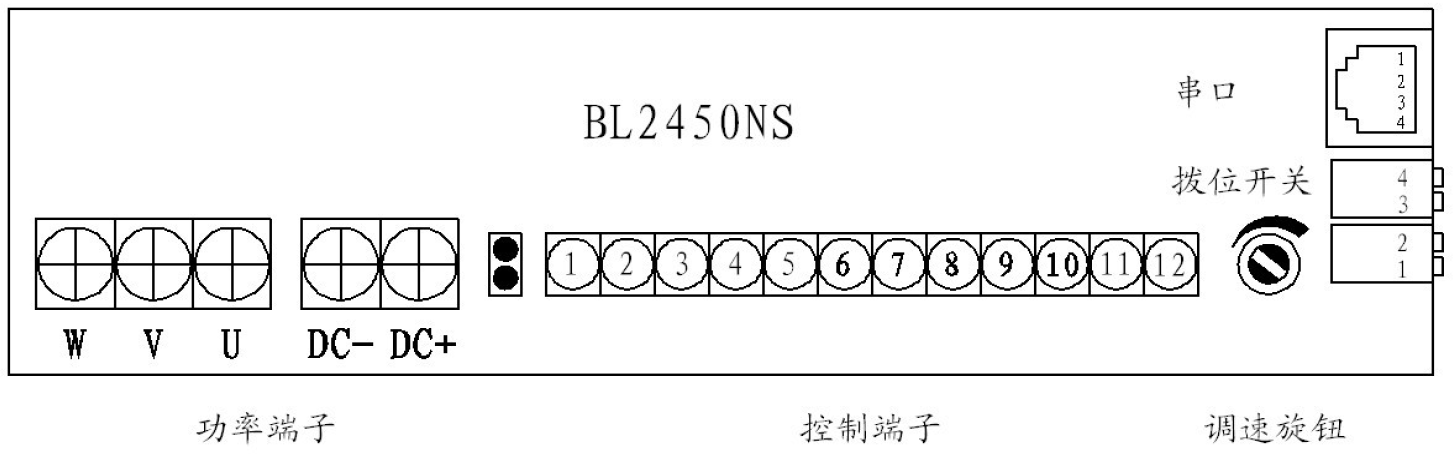

| 端子标记 | 端子定义 | |

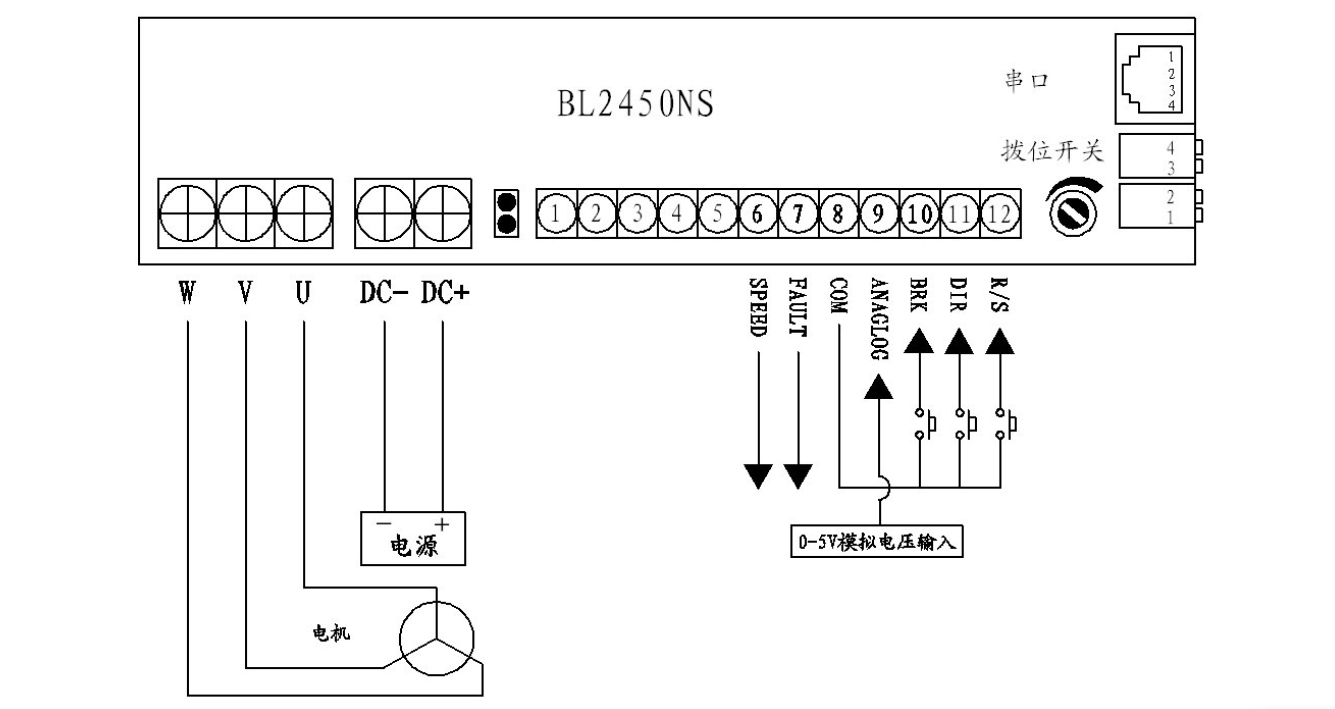

| 功率端子 | DC+、DC- | 接直流电源。DC+与正极相接，DC-与负极相接 |
| U、V、W | 端子的U、V、W与电机的U、V、W三相对应连接 | |
| 控制端子 | 1月5日 | 保留 |
| 6 | SPEED 速度信号输出接口 | |
| 7 | FAULT故障信号输出接口（低电平电机故障） | |
| 8 | COM信号接地端 | |
| 9 | ANI外部模拟电压调速输入，默认输入电压0-5V | |
| 10 | BRK制动停车信号，与VCC端口短接电机制动停车 | |
| 11 | DIR电机转向控制信号，与VCC端口短接电机反转，断开电机正转 | |
| 12 | R/S电机启停控制信号，与VCC端口短接电机启动，断开电机自然停车 | |
| 串行接口 | 2 | RXD接收数据端 |
| 3 | TXD发送数据端 | |
| 1、4 | COM信号接地端 | |
| 指示灯 | 红灯闪烁 | 电机故障 |
| 绿灯闪烁 | 电机待机 | |
| 交替闪烁 | 电机正常运行 | |
| 调速旋钮 | 调节电机转速 | 顺时针旋转电机速度增加，逆时针旋转电机速度减小 |
| 拨位开关 | 1 | ANI1通过调速旋钮调节电机转速，拨位开关上拨关闭，下拨选通 |
| 2 | ANI2通过外部模拟电压输入端口调节电机转速 | |
| 3 | HTYPE 保留 | |
| 4 | 控制面板选通开关 | |
