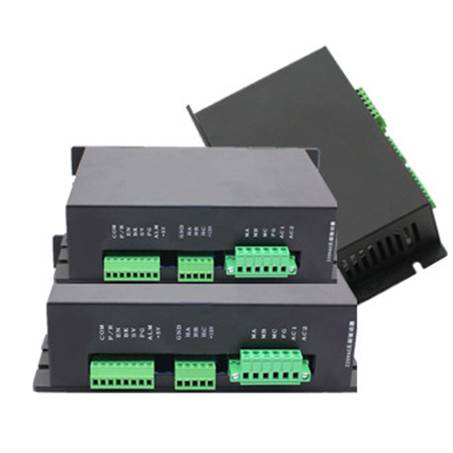

CWP-BLDC 4808 无刷电机驱动器

来源:深圳市鑫海文科技有限公司|发布时间:2019-01-09 14:36


无刷电机驱动器是鑫海文科技为配合现代化工业自动控制领域而自主研发的高效率、高精度驱动器。主要采用国际最新无刷电机专用数字处理器DSP为核心配以高速度数字逻辑芯片高品质功率模块,组成基友高集成度、体积小、保护完善、接线简洁、可靠性高等一系列优点。
无刷电机驱动器可提供:操作面板速度设定,外部模拟电压调速、外部电位器调速,脉宽调速等功能。采用高速核心控制部件控制,无刷电机驱动器具有操作安全、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。

T2o8Ugy


产品型号:CWP-BLDC 4808
产品特点:
 1.全面替代直流电机调速、全面替代变频器+变频电机调速、全面替代异步电机+减速机调速;
 2.具有传统直流电机的所有优点,同时又取消了碳刷、滑环结构;
 3.转矩特性优异,中、低速转矩性能好,启动转矩大,启动电流小;
 4.无级调速,调速范围广,过载能力强;
 5.体积小、重量轻、出力大;
 6.软启软停、制动特性好,可省去原有的机械制动或电磁制动装置;
 7.效率高,电机本身没有励磁损耗和碳刷损耗,消除了多级减速耗,综合节电达20%~60%,仅节电一项一年可收回购置成本;


应用范围:
目前无刷电机在国内已经实现众多行业的大批量生产.提高了产品的竞争力同时带动了新应用的新产品的催生.目前主要分为工业控制类"如无刷电动工具.风机,气泵,水泵等.

功率表:

驱动器型号 供电电压DC 电流IC 峰值电流IP
无刷驱动器CWP-BLDC 36~48V 3A 5A
无刷驱动器CWP-BLDC 36~48V 8A 12A
无刷驱动器CWP-BLDC 36~48V 10A 15A
无刷驱动器CWP-BLDC 36~48V 12A 15A
无刷驱动器CWP-BLDC 36~48V 16A 20A


规格参数:

供电电源 DC 36~48V, ±10%
额定功率 最大550W(根据所选电机确定)
额定转速 1600RPM(根据所选电机确定)
额定转矩 根据所选电机确定
调速范围 120~9000RPM
绝缘电阻 常温常压下>100MΩ
绝缘强度 常温常压下 1KV,1分钟
冷却方式 散热器自然冷却
使用
环境
场合 尽量避免粉尘、油污及腐蚀性气体
温度 -10℃ ~ +50℃
湿度 <80%RH.,无凝露,无结霜
震动 5.9m/S² Max
保存温度 -20℃ ~ +65℃
体积 195*176*50mm,
重量 0.5Kg


命名规则:电压+功率+无刷驱动器/控制器

配置与界面:
➣ 36~48V 直流供电
➣ 启停及转向控制
➣ 过流、过压、过载及堵转保护
➣ 外部模拟量控制速度
➣ 纯硬件设计高转速,高抗干扰能力
➣ 采用有FOC控制技术
