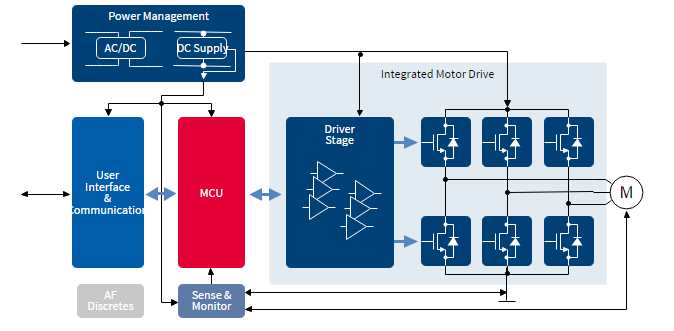

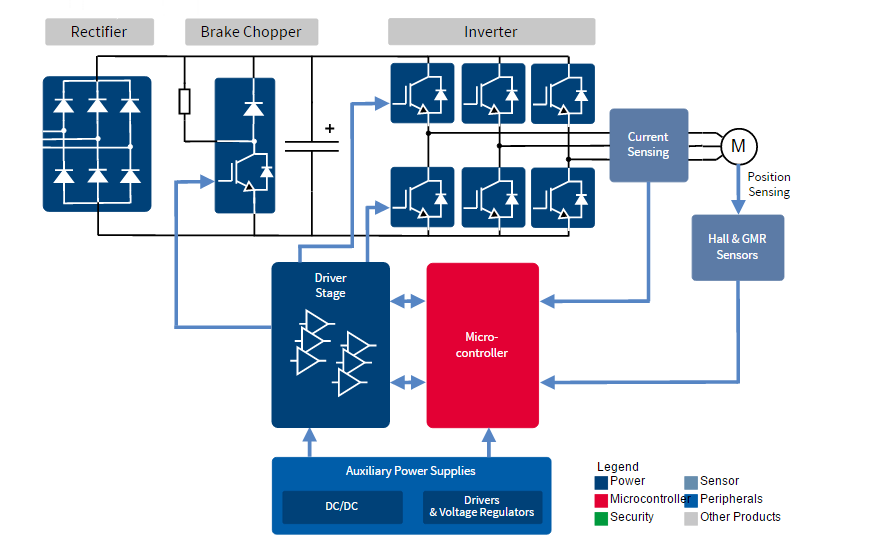

直流无刷驱动器原理图
来源：深圳市鑫海文科技有限公司|发布时间：2019-12-16 21:06
直流无刷驱动器应用非常广泛，家用工业都有涉及。很多用户对于直流无刷驱动器的原理及运行特点比较陌生，这篇文章主要介绍直流无刷驱动器原理图。
无刷直流电机(Brushless Direct Current Motor, BLDCM)的诞生，克服了有刷直流电机的先天性缺陷，直流无刷驱动器逐渐取代了有刷驱动器，所以无刷直流电机既具有直流电机良好的调速性能等特点，又具有交流电机结构简单、无换向火花、运行可靠和易于维护等优点。
无刷直机电机的驱动器驱动方式按不同类别可分多种驱动方式，它们各有特点。按驱动波形：方波驱动，这种驱动方式实现方便，易于实现电机无位置传感器控制；正弦驱动，这种驱动方式可以改善电机运行效果，使输出力矩均匀，但实现过程相对复杂。同时，这种方法又有SPWM 和 SVPWM(空间矢量PWM)两种方式，SVPWM的效果好于SPWM。
无刷直流电机的定子是线圈绕组电枢，转子是永磁体。如果只给电机通以固定的直流电流，则电机只能产生不变的磁场，电机不能转动起来，只有实时检测电机转子的位置，再根据转子的位置给电机的不同相通以对应的电流，使定子产生方向均匀变化的旋转磁场，电机才可以跟着磁场转动起来。
接线时的注意事项：通电前请确保电机的U、V、W及霍尔要和驱动器的U、V、W及霍尔对应连接，一旦出错，可能对驱动器及电机造成不可恢复性损坏。
断电1分钟后才能进行底板检查或更换保险管。
本文由鑫海文（www.wsqdfa-bldc.com)原创首发，转载请以链接形式标明本文地址或注明文章出处!
