无刷驱动器较比其他驱动器优点有哪些?

来源:深圳市鑫海文科技有限公司|发布时间:2019-08-06 21:56


无刷驱动器现在市场占有率在逐渐提高,因为无刷驱动器较比其他驱动器来说有很多无可替代的优势。例如无刷驱动器的可靠性和耐用性以及稳定性都会更高。

无刷驱动器的另一个优点是它可以制造得比具有相同功率输出的电刷类型更小更轻,使得前者适用于空间紧张的应用。

缺点是无刷驱动器确实需要电子管理才能运行。例如,需要一个微控制器 - 使用来自传感器的输入来指示转子的位置 - 以在正确的时刻激励定子线圈。精确的定时允许精确的速度和转矩控制,以及确保电机以最高效率运行。

本文介绍了无刷驱动器运行的基本原理,并介绍了三相单元运行的典型控制电路。本文还考虑了一些集成模块 - 设计人员可以选择简化电路设计 - 这些模块专为无刷驱动器控制而设计。

无刷驱动器的优点
传统电动机的电刷将动力传递给转子绕组,转子绕组在通电时转入固定的磁场。固定刷和旋转转子上的旋转金属触点之间的摩擦导致磨损。此外,由于刷子与金属接触不良和电弧放电,可能会损失电源。
由于无刷驱动器省去了电刷 - 而不是使用“电子换向器” - 通过消除这种磨损和功率损耗来提高电机的可靠性和效率。此外,无刷驱动器还具有许多优于有刷直流电机和感应电机的优点,包括更好的速度与转矩特性; 更快的动态响应; 无噪音操作; 更高的速度范围。
此外,相对于电机尺寸的扭矩传递比率更高,使其成为洗衣机和电动车等应用的理想选择,这些应用需要高功率但紧凑和轻便是关键因素。(但是,应该注意的是,刷式直流电动机确实具有较高的启动转矩。)
无刷电动机被称为“同步”型,因为定子和转子产生的磁场以相同的频率旋转。这种布置的一个好处是无刷驱动器不会经历感应电机典型的“滑动”。
虽然电机可以是单相,两相或三相类型,但后者是最常见的类型,并且是将在此讨论的版本。
无刷驱动器的定子包括钢制叠片,轴向开槽以沿内周边容纳偶数个绕组(图1)。虽然无刷驱动器定子类似于感应电机,但绕组的分布不同。

无刷驱动器较比其他驱动器优点

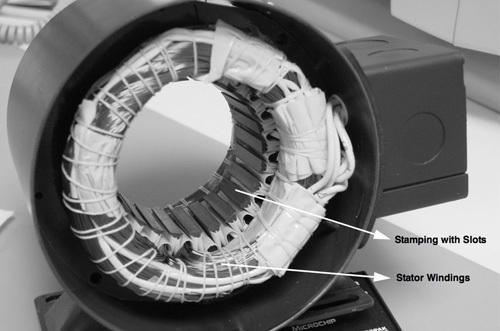

图1:无刷驱动器的定子,显示带轴向绕组的开槽钢环。(由Microchip提供。)

转子由具有2到8个NS极对的永磁体构成。更多的磁铁对增加了扭矩并平滑了所谓的扭矩波动,使电机的功率输出平稳。缺点是控制系统更复杂,成本增加,最高速度更低。

传统上,铁氧体磁铁用于制造永磁体,但现代单元倾向于使用稀土磁体。虽然这些磁铁更昂贵,但它们产生更大的磁通密度,允许转子在给定的扭矩下制造得更小。使用这些强大的磁铁是无刷驱动器提供比相同尺寸的刷式直流电机更高功率的关键原因。
