无刷电动车驱动器组成部分有哪些？
来源：深圳市鑫海文科技有限公司|发布时间：2019-05-27 19:56
无刷电动车驱动器是电动车零件中的重要组成部分，但是大多数人对于无刷驱动器了解，对于其组成部分确实一窍不通。今天就和大家介绍一下无刷电动车驱动器的组成部分
无刷电动车驱动器组成部分：
与感应交流电动机类似，无刷电动机定子由叠层钢制成，堆叠起来以承载绕组。定子中的绕组可以布置成两种模式; 即星形图案（Y）或三角形图案（Δ）。两种模式之间的主要区别在于Y模式在低RPM下提供高扭矩，而Δ模式在低RPM下提供低扭矩。这是因为在Δ配置中，一半的电压施加在未被驱动的绕组上，因此增加了损耗，进而增加了效率和转矩。
定子中的钢制叠片可以开槽或无槽，如图2所示。无槽铁芯具有较低的电感，因此可以以非常高的速度运行。由于叠片堆中没有齿，因此对齿槽转矩的要求也会下降，因此也使它们成为低速的理想配合（当转子上的永磁体和定子上的齿相互对齐时，由于两者之间的相互作用，产生不希望的齿槽转矩并导致速度波动。无槽铁芯的主要缺点是成本较高，因为它需要更多的绕组来补偿更大的气隙。正确选择用于定子结构的层压钢和绕组对于电动机性能至关重要。选择不当可能会在生产过程中导致多个问题，从而导致市场延迟和设计成本增加。
转子
典型无刷电机的转子由永磁体制成。根据应用要求，转子中的极数可以变化。增加极数确实可以提供更好的扭矩，但代价是降低最大可能的速度。影响最大扭矩的另一个转子参数是用于构造永磁体的材料; 材料的磁通密度越高，扭矩越高。
无刷电动车驱动器电路图

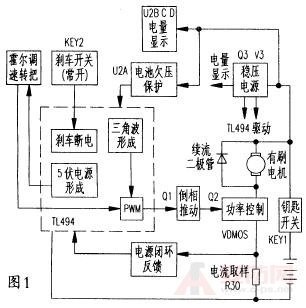

电动车控制器电路图如下图所示。控制器由稳压电源电路、脉宽调制发电机电路、电机驱动电路、蓄电池放电指示电路、过流电机和蓄电池过放电保护电路组成。稳压电源由V3（TL431）、Q3等部件组成。36V蓄电池串压稳定后，获得+12V电压，向控制电路供电，调节VR6校准+12V电源。脉宽调制电路由脉宽调制器TL494组成。r3，c4与内部电路以约12kHz的频率振荡。
无刷电动车驱动器有哪些优势？
与有刷电机相比，无刷电机具有更高的效率和性能，并且对机械磨损的敏感性更低。无刷电机具有其他几个优点，包括：更高的扭矩重量比。
鑫海文长期致力于无刷驱动器方案的研发，高压/低压无刷驱动器的研发生产。鑫海文拥有丰富开发应用经验的专业研发技术团队。选择鑫海文，个性化定制专业解决方案。
本文由鑫海文（www.wsqdfa-bldc.com)原创首发，转载请以链接形式标明本文地址或注明文章出处!
