无刷控制器电路板结构组成有哪些？
来源：深圳市鑫海文科技有限公司|发布时间：2019-05-07 19:20

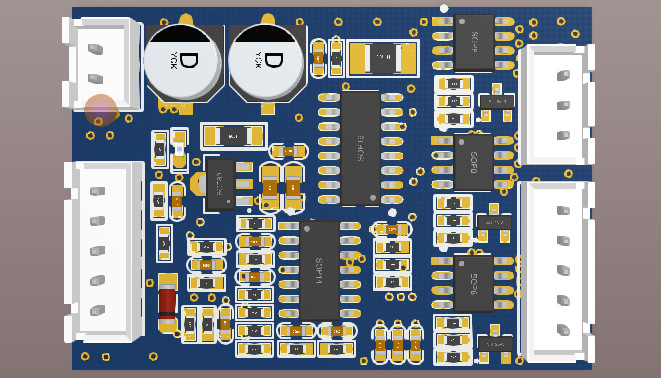

无刷控制器的核心组成部分包括电路板，处理转子位置信号，以此触发功率开关。但是很多人都不了解电路的组成部分，今天就和大家介绍一下无刷控制器电路的结构组成部分有哪些？
众所周知，无刷控制器电路的功能是将霍尔位置传感器检测到的转子位置信号首先进行处理，然后按一定的逻辑代码输出，以此触发功率开关。因为控制器电路的导通顺序和转子转角同步，所以该控制电路起到了机械电刷和换向器的换向作用。
无刷控制器电路的结构组成部分有哪些？
无刷控制器电路是由功率控制开关单元和位置传感器信号处理单元组成，用来控制电机定子上各相绕组通电时间和顺序。
(1)功率控制开关单元：是控制电路的核心部分，它的作用是将电源的功率按一定逻辑关系分配给电机定子的各相绕组，使电机产生连续不断的转矩；而各相绕组导通的时间和顺序则取决于位置传感器的信号。
(2)位置传感器：是用来检测转子磁极的位置，为逻辑开关电路提供正确的换相信息，即将转子磁极的位置信号转换成电信号，然后去控制定子绕组换相，使电机电枢绕组中的电流随着转子位置的变化按一定次序换相，通过气隙形成步进式旋转磁场、驱动永磁转子连续不断地旋转。
鑫海文长期致力于无刷驱动器方案的研发，高压/低压无刷驱动器的研发生产。鑫海文拥有丰富开发应用经验的专业研发技术团队。选择鑫海文，个性化定制专业解决方案。
