电动螺丝刀无刷电机方案
来源：深圳市鑫海文科技有限公司|发布时间：2019-09-27 17:21
方案背景：
物联网这几年的发展速度迅猛，有越来越多的行业和领域对于智能产品有了需求，同时伴随着智能手机的快速增长，越来越多的物联网有了依托的支点。伴随着人们对于产品的性能和外观越来越高的要求，加工生产也成为了一个很重要的增长点。
不同于改革开放时期的粗犷型产品产量的增长，物联网时期的产品有了更精细化的需求，产品的性能和外观都需要迎合时下用户更苛刻的需求。这对于新型的加工制造企业有了更高的要求，除了机械臂，智能机器人等高端设备的投入之外，电动螺丝机这种传统工具也要实现功能升级，随着产品越来越小，工艺越来越精美，需要无刷电机工具的功能也越来越强大，除了满足基本的功能性要求之外还需要有智能性的拓展空间，能够做到更小的误差，更低的产品不良率，同时也要有很好的使用兼容性，满足智能化产线的发展。
正是基于对于以上产品特点的了解，以及当下市场发展趋势的看好，我们配合客户研发了新型的电动螺丝刀无刷电机方案。当下的市场低端产品盛行，我们现有合作的客户看好了该产业的转型升级，经过在该领域多年的经验积累，不管是在产品端还是在客户端都拥有深厚的基础。在该基础上我们一起合作推出了新型的机器。

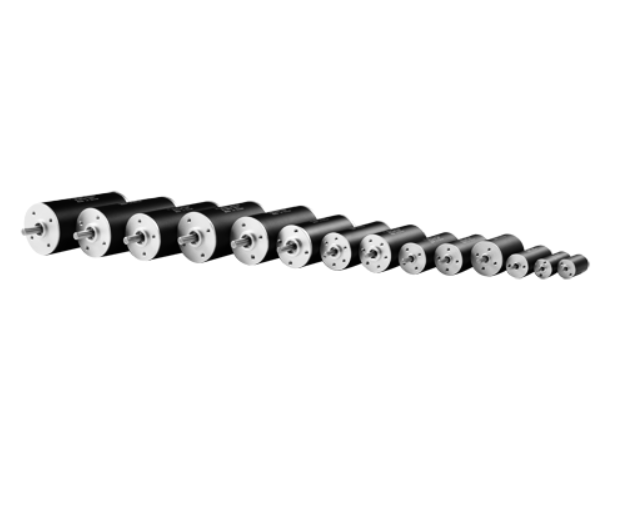

无刷电机参数和应用：
|
电机型号 |
直径（mm） |
电压（VDC） |
空载转速（RPM） |
|
EC2040S，Φ20mm |
20 |
24 |
12000 |
|
EC2232S，Φ22mm |
22 |
24 |
16000 |
|
EC2240S，Φ22mm |
22 |
24 |
16000 |
|
EC2446S，Φ24mm |
24 |
30 |
16000 |
|
EC2453S，Φ24mm |
24 |
30 |
16000 |
|
EC2854S，Φ28mm |
28 |
30 |
16000 |
|
EC2864S，Φ28mm |
28 |
30 |
16000 |
|
EC3260S，Φ32mm |
32 |
30 |
16000 |
|
长度（mm） |
重量（g） |
减速箱速比 |
最大连续扭矩（Nm） |
|
40 |
56 |
1/16 |
0.3 |
|
32 |
48 |
1/16 |
0.2 |
|
40 |
64 |
1/16 |
0.5 |
|
46 |
92 |
1/16 |
1.4 |
|
53 |
110 |
1/16 |
2 |
|
54 |
156 |
1/16 |
2.3 |
|
64 |
195 |
1/16 |
3 |
|
60 |
215 |
1/16 |
5 |
核心优势：
在需要配合调节和限制扭矩的结构上面，用于拧紧和旋松螺钉的电动工具场合，电动螺丝刀作为一款极大节约人力，提升生产效率的工具而出现，是大部分生产企业必备的工具之一。
我们公司研发的无刷电机拥有超高的性价比，同时在减速箱部分有独特的工艺特点，能够兼容成本和性能的优势，同时我们的无刷电机可以在更宽广的工作速度范围内提供较高的连续和峰值扭矩，同时仅有有限的铁损并且没有摩擦或电刷磨损。
方案特点：
1.产品系列齐全，涵盖0.5Nm至50Nm使用场合；
2.拥有电机及驱动整体解决方案，并可以接受宽范围定制；
3.噪音低，震动小，提升用户体验；
4.高功率密度的设计可以做到更小尺寸，轻量化的设计；
