无刷水泵驱动器是由无刷电机转动带动叶轮转动,从而使液体压力增大以达到传输液体作用的机器。无刷水泵驱动主要特点是寿命长,无需保养,体积小效率高,功耗低
方案概述

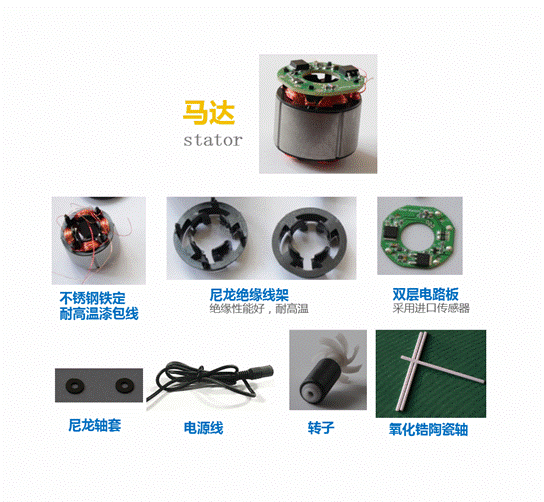

无刷水泵驱动器是由无刷直流磁力驱动泵的磁铁与叶轮注塑成一体组成电机的转子,转子中间有直接注塑成型的轴套,通过高性能陶瓷轴固定在壳体中,电机的定子与电路板部分采用环氧树脂胶灌封于泵体中,定子与转子之间有一层薄壁隔离,无需配以传统的机械轴封,因而是完全密封。电机的扭力是通过矽钢片上的线圈通电后产生磁场带动永磁磁铁工作运转。无刷直流水泵通过电子换向,无需使用碳刷,磁体转子和定子矽钢片都有多级磁场,当磁体转子相对定子旋转一个角度后会自动改变磁极方向,使转子始终保持同级排斥,从而使无刷直流磁力隔离泵有较高的转速和效率。
方案特色(提供一句标语)
1.寿命长,无需保养,体积小效率高,功耗低
2.设计结构优良:水泵头与电机转子空腔联通,电机转子空腔与电机定子完全隔离,做到完全防水防漏并电机水泵效率高
3.安全卫生,环保节能(因是无刷是电子控制换向固无火花产生,无碳刷粉尘污染)。
4.水泵的轴心采用高性能陶瓷轴,精度高,耐磨性好,声音极低,可用于水床循环,水床加热等
5.水泵中的三相直流水泵可以实现PWM调速,模拟信号输入调速,电位器手动调速,可以实现对扬程和流量调节。
6.三相无刷水泵,具有叶轮转子卡死保护,反接保护,过载保护,过流保护。
。
方案架构/系统流程
客户故事
有刷水泵由于有碳刷的存在,需要经常清理电机内部的杂物,而且寿命较短。而我司的无刷水泵方案:效率高,寿命长,寿命往往接近上万小时(满负荷下);特别适合昼夜不停连续运转或者频繁起停场合,比如做长期在线采样(24小时昼夜运转);上百万次频繁起停等;可用外部PLC电路“调速”(即用输入信号的“占空比”调电机转速(PWM调速)从而调流量等)、泵可对外输出方波信号(FG反馈),甚至可实现恒压、恒流、恒速等高级应用
