工业直线电机驱动解决方案

来源：深圳市鑫海文科技有限公司|发布时间：2019-01-09 12:23

直线电机是一种电能转化机械直线运动的一种电机，它再直线运动中非常精确控制速度，启停等，也可以设置周期性的运动。直线电机也称线性电机，线性马达，直线马达，推杆马达。最常用的直线电机类型是平板式和U 型槽式，和管式。 线圈的典型组成是三相，由霍尔元件实现无刷换相。

方案概述

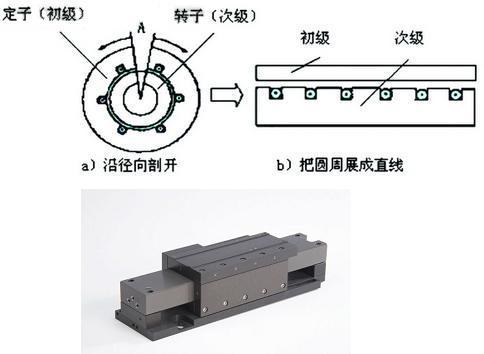

直线电机经常简单描述为旋转电机被展平，而工作原理相同。动子 是用环氧材料把线圈压缩在一起制成的；磁轨是把磁铁固定在钢上。电机的动子包括线圈绕组，霍尔元件电路板，电热调节器和电子接口。在旋转电机中，动子和定子需要旋转轴承支撑动子以保证相对运动部分的气隙。同样的，直线电机需要直线导轨来保持动子在磁轨产生的磁场中的位置。和旋转伺服电机的编码器安装在轴上反馈位置一样，直线电机需要反馈直线位置的反馈装置--直线编码器，它可以直接测量负载的位置从而提高负载的位置精度。
直线电机的控制和旋转电机一样。像无刷旋转电机，动子和定子无机械连接，不像旋转电机的方面，动子旋转和定子位置保持固定，直线电机系统可以是磁轨动或推力线圈动。用推力线圈运动的电机，推力线圈的重量和负载比很小。然而，需要高柔性线缆及其管理系统。用磁轨运动的电机，不仅要承受负载，还要承受磁轨质量，但无需线缆管理系统。

方案特色
完美的直线运动的控制电机

(1)没有机械接触，传动力是在气隙中产生的，除了直线电机导轨以外没有任何其它的摩擦：
(2)结构简单，体积小，通过以最少的零部件数量来实现我们的直线驱动，而且这仅仅是只存在一个运动的部件：
(3)运行的行程在理论上是不受任何限制的，而且其性能不会因为其行程的大小改变而受到影响：
(4)其运转可以提供很宽的转速运行范围，其涵盖包括从每秒几微米到数米，特别是在高速状态下是其一个突出的优点：
(5)加速度很大，最大可达10g：
(6)运动平稳，这是因为除了起支撑作用的直线导轨或气浮轴承外，没有其它机械连接或转


方案架构/系统流程


客户故事

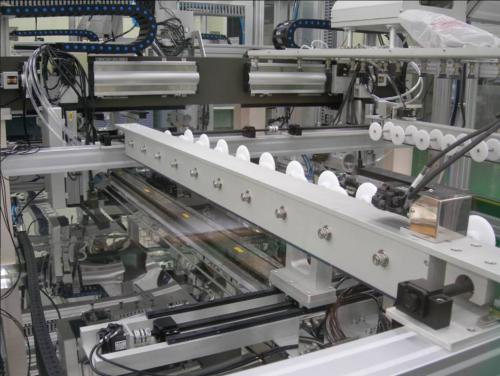

随着社会的进步，科学的发展，人们的需求也渐渐的提高了。很多传统的机械已经满足不了人们的需要了。我司的工业直线电机驱动方案在激光切割设备、医疗器械设备、半导体制造设备、精密机床制造设备、自动化物流运输设备、自动化物流运输设备、PCB加工设备、印刷设备等可以很大程度上提高精确度和效率。
